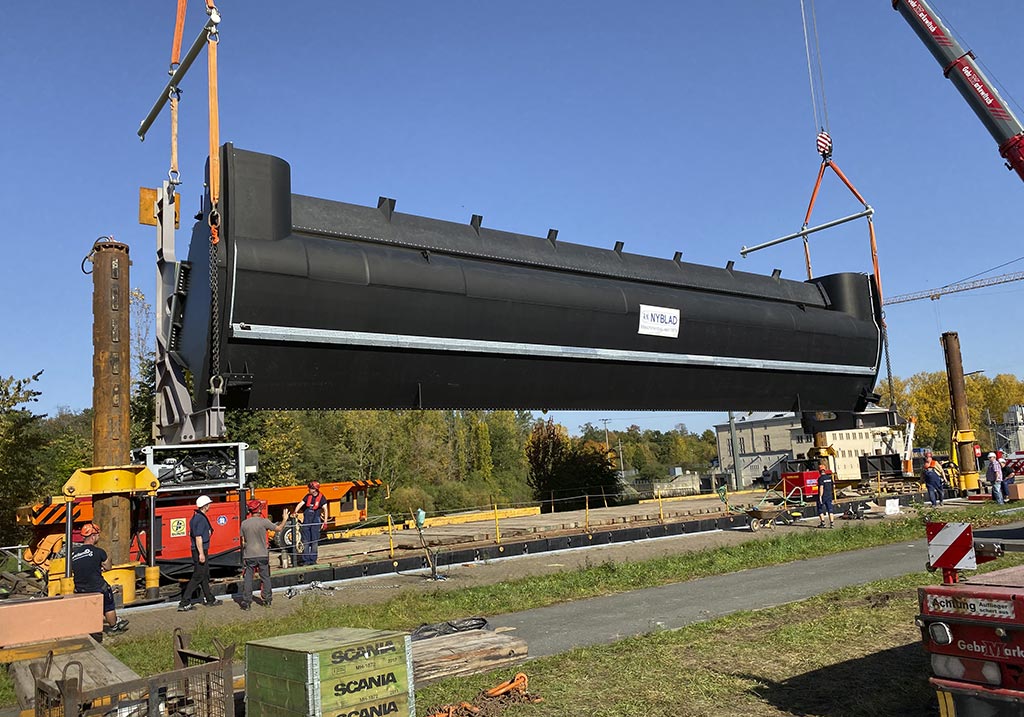

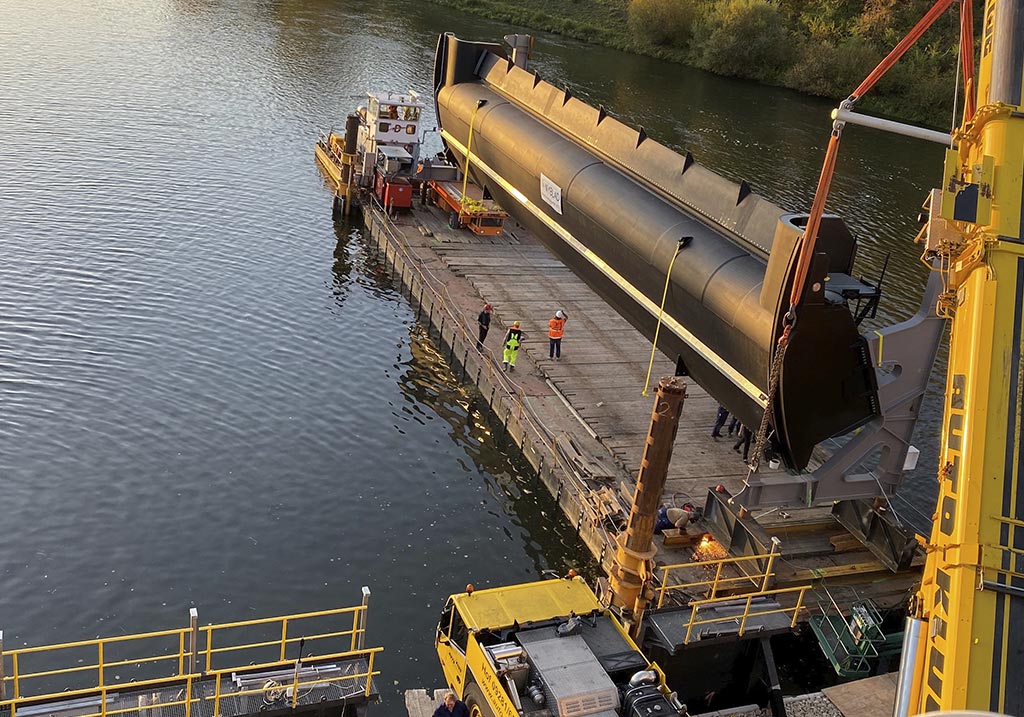

WEHRVERSCHLUSS IN VIERETH (DEMONTAGE UND NEUBAU) – DRUCKSEGMENT INKL. ANBAUTEN FÜR DAS WNA – ASCHAFFENBURG

Neubau und Lieferung von:

  • 1 x Drucksegment inkl. Fischbauchklappe  [L x B x H]: 31,01 m x 3,5 m x 6,5 m; Stückgewicht: ca. 120 t
  • 2 x Segmentarme [L x B x H]: 6,3 m x 0,4 m x 2,5 m; Stückgewicht: ca. 10 t
  • 2 x Zylinderrahmen inkl. Einbetonierteil [L x B x H]: 3,4 m x 1,315 m x 0,75 m; Stückgewicht: ca. 4 t
  • 2 x Drehlager inkl. Einbetonierteil [L x B x H]: 2,6 m x 1,9 m x 0,56 m; Stückgewicht: ca. 4 t
  • 2 x Lager und Transportgestell inkl. Traverse für das Drucksegment [L x B x H]: 7,3 m x 5,16 m x 0,55 m; Stückgewicht: ca. 13,7t
  • 1 x Außenbegehung für das Drucksegment; Gesamtgewicht: ca. 7,8 t
  • 1 x Zylinderrutsche für Demontage der Fischbauchklappenzylinder; Gesamtgewicht: ca. 0,7 t



Demontage und Entsorgung vom Altbestand (Belastung mit PAK und Asbest):

  • Wehrverschluss, Wehrsteg, Antriebe, Antriebsorgane und elektrische Konstruktionen mit einem Gesamtgewicht von ca. 250 t



Lieferumfang / Qualitätsanforderungen:

  • Fertigung nach EN 1090
  • Schweißnahtprüfung UT, VT und PT
  • Mechanische Bearbeitung
  • Korrosionsschutz
  • Demontage, Montage, Inbetriebnahme
  • Erstellen Enddokumentation gemäß Qualitätsstandard des Kunden

HAFEN EMDEN – BEWEGLICHE RAMPE ZUR BE- UND ENTLADUNG VON AUTOTRANSPORTSCHIFFEN

Herstellung und Lieferung von:

  • Schwimmkörper [L x B x H]: 31 m x 7,2 m x 15,0 m; Stückgewicht: ca. 130 t
  • Rampe [L x B x H]: 46,0 m x 23,0 m x 6,0 m; Stückgewicht: ca. 210 t
  • 2 x Elektrohubzylinder: 12,0 m länge (19,0 m ausgefahren),
    800 kN Nennkraft, 5,5t Gewicht



Lieferumfang / Qualitätsanforderungen:

  • Fertigung nach DIN 18800-7 und DIN 19704
  • Schweißnahtprüfung UT, VT, MT und PT
  • Mechanische Bearbeitung
  • Korrosionsschutz
  • Montage, Inbetriebnahme
  • Erstellen Enddokumentation gemäß Qualitätsstandard des Kunden

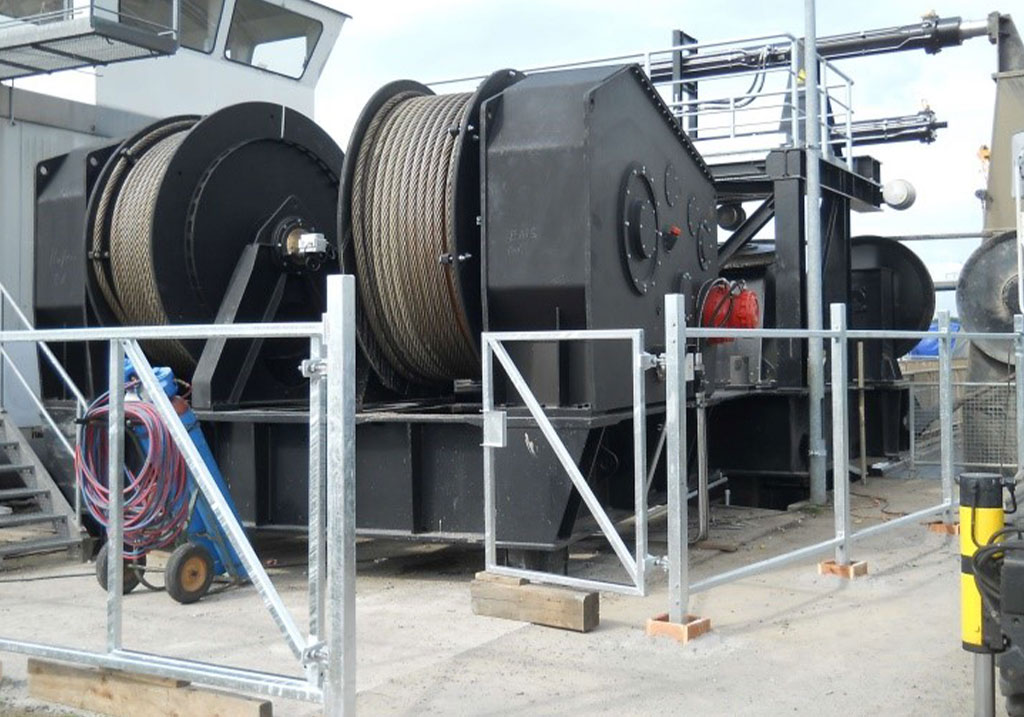

HAFEN PAPENBURG – DOCKSCHLEUSE PAPENBURG – SEILWINDE

Herstellung, Lieferung und Montage von vier 120t hydraulischen Seilwinden:

  • Seilzugkraft: max. 1200 kN
  • Bremshaltekraft: 1500 kN
  • Seildurchmesser: 62 mm
  • Trommelbare Seillänge: 46 m
  • Trommeldurchmesser: 2000 mm



Lieferumfang / Qualitätsanforderungen:

  • Fertigung nach DIN 18800-7 und DIN 19704
  • Schweißnahtprüfung UT, VT und PT
  • Mechanische Bearbeitung
  • Korrosionsschutz
  • Montage, Inbetriebnahme
  • Erstellen Enddokumentation gemäß Qualitätsstandard des Kunden

HAFEN PAPENBURG – DURCHFAHRTSVERBREITERUNG DOCKSCHLEUSE

Umbau und Lieferung von:

  • 1 Schleusentor (emsseitig) [L x B x H]: 45,5 m x 15,0 m x 1,0 m; Stückgewicht inkl. Brücke: ca. 310 t



Lieferumfang / Qualitätsanforderungen:

  • Fertigung nach DIN 18800-7 und DIN 19704
  • Schweißnahtprüfung UT, VT und PT
  • Mechanische Bearbeitung
  • Korrosionsschutz
  • Montage, Inbetriebnahme
  • Erstellen Enddokumentation gemäß Qualitätsstandard des Kunden

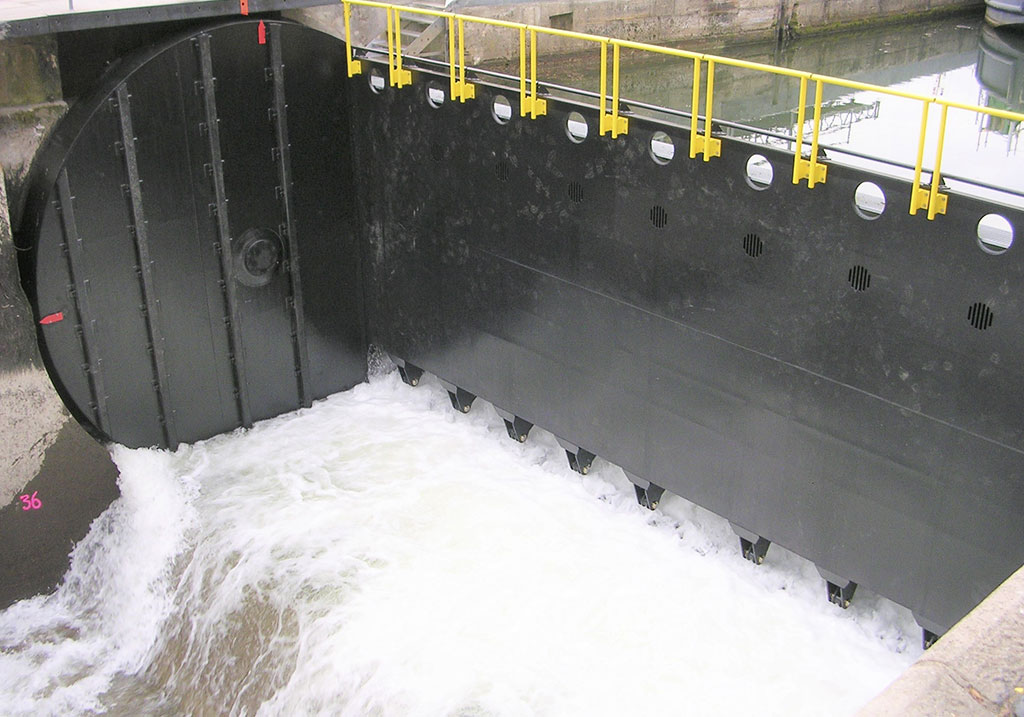

DREHSEGMENTTOR – OBERHAUPTTOR DER SSA WÜRZBURG

Herstellung, Lieferung und Montage von:

  • 1 Drehsegmenttor [L x B x H]: 13,5 m x 4,5 m x 5,4 m (incl. Seitenteile) Stückgewicht: ca. 63 t incl. Ballastierung



Lieferumfang / Qualitätsanforderungen:

  • Fertigung nach DIN 18800-7 und DIN 19704
  • Schweißnahtprüfung UT, VT und PT
  • Mechanische Bearbeitung
  • Korrosionsschutz
  • Montage, Inbetriebnahme
  • Erstellen Enddokumentation gemäß Qualitätsstandard des Kunden

SCHIFFSHEBEWERK LÜNEBURG – SANIERUNG OSTTROG

Herstellung und Lieferung von:

  • 2 Trogtoren á [L x B x H]: 13,4 m x 4,8 m x 1,0 m; Stückgewicht: ca. 18 t
  • 4 Haltungstoren á [L x B x H]: 13,7 m x 6,0 m x 1,0 m; Stückgewicht: ca. 23 t

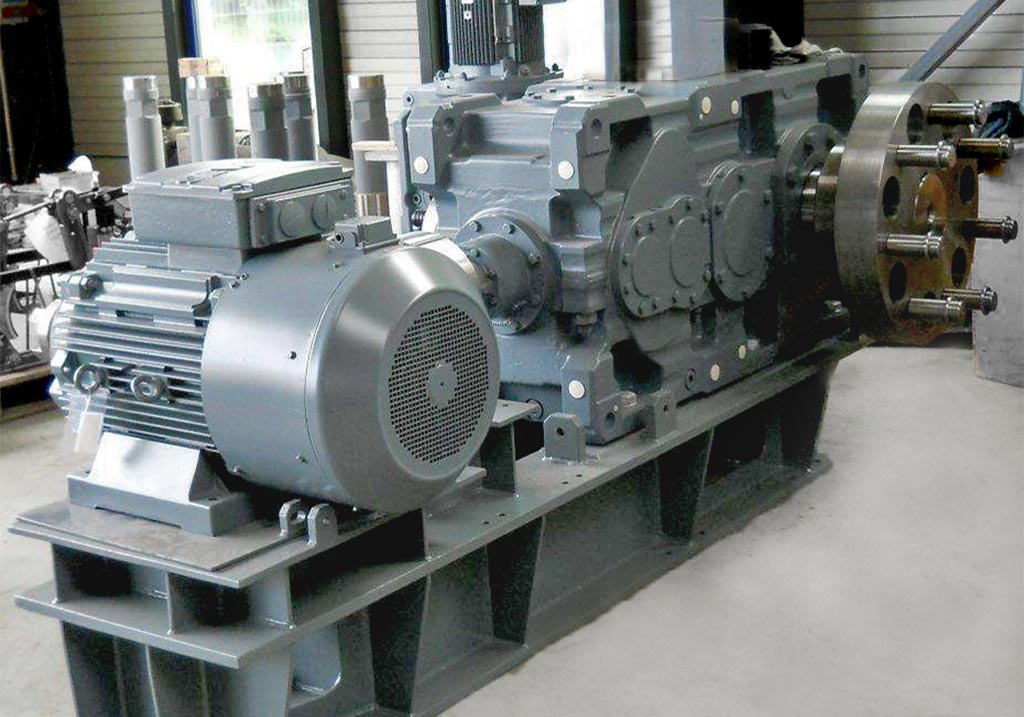

  • Antriebskomponenten
  • Hydraulische Steuerkomponenten



Lieferumfang / Qualitätsanforderungen:

  • Fertigung nach DIN 18800-7 und DIN 19704
  • Schweißnahtprüfung UT, VT, MT und PT
  • Mechanische Bearbeitung
  • Korrosionsschutz
  • Elektrotechnische Ausrüstung
  • Erstellen Enddokumentation gemäß Qualitätsstandard des Kunden
  • Montage

„EISERNES TOR“ SERBIEN / RUMÄNIEN – AUFLAGERRINGE WASSERKRAFTWERK

Herstellung und Lieferung eines Auflagerringes, bestehend aus:

  • 4 Teilsegmenten [Ø x H]: 12,5 m x 1,4 m; Stückgewicht: ca. 88 t



Lieferumfang / Qualitätsanforderungen:

  • Fertigung nach DIN 18800-7
  • Schweißnahtprüfung UT, VT, MT und PT
  • Mechanische Bearbeitung
  • Korrosionsschutz
  • Probemontage und Abgleich mit angrenzenden Gewerken
  • Erstellen Enddokumentation gemäß Qualitätsstandard des Kunden

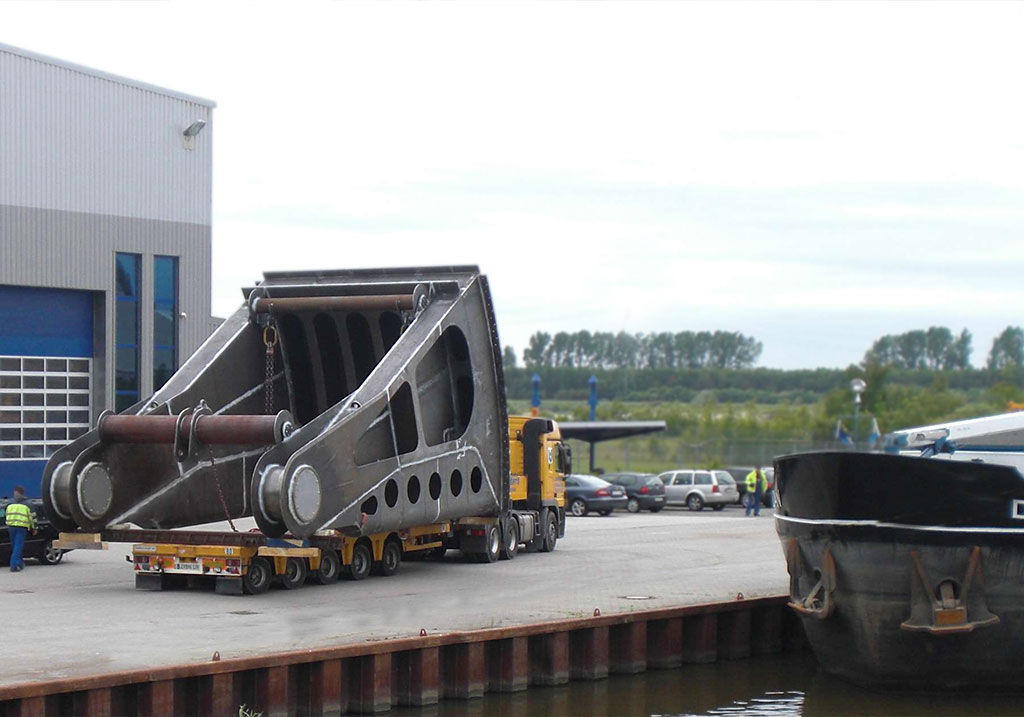

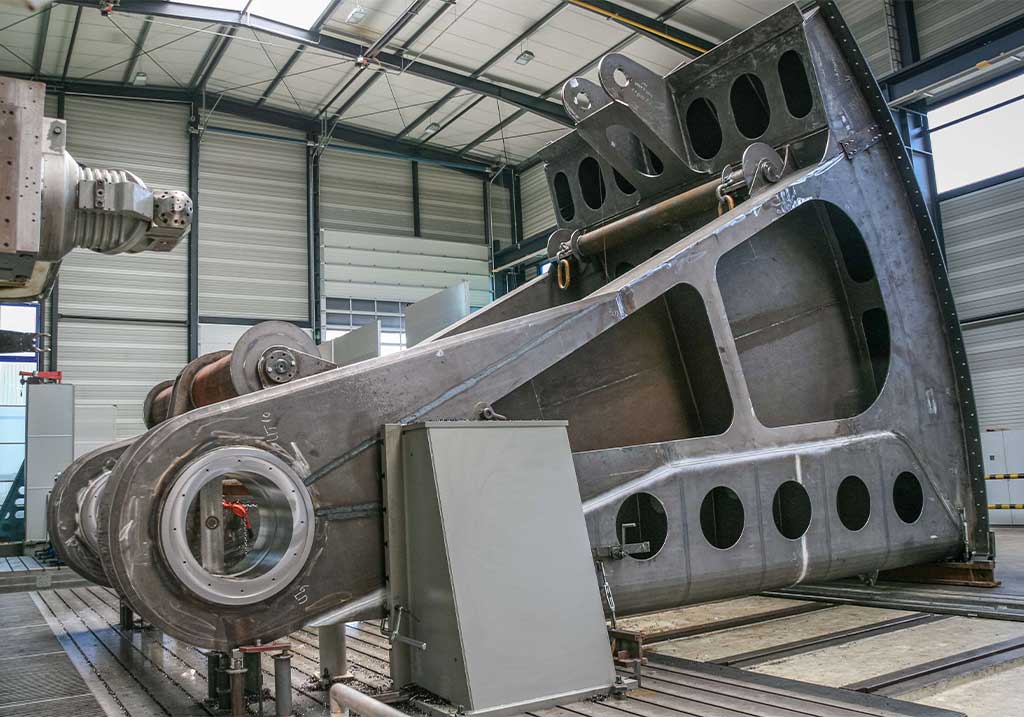

„EISERNES TOR“ SERBIEN / RUMÄNIEN – ZUGSEGMENTSCHÜTZ

Herstellung und Lieferung eines Schleusentorsegments, bestehend aus:

  • Unterteil [L x B x H]: 10,0 m x 5,5 m x 6,8 m; Stückgewicht: ca. 46 t
  • Oberteil [L x B x H]: 5,5 m x 1,6 m x 2,4 m; Stückgewicht: ca. 7 t



Lieferumfang / Qualitätsanforderungen:

  • Fertigung nach DIN 18800-7 und DIN 19704
  • Schweißnahtprüfung UT, VT, MT und PT
  • Mechanische Bearbeitung
  • Vormontage
  • Erstellen Enddokumentation gemäß Qualitätsstandard des Kunden

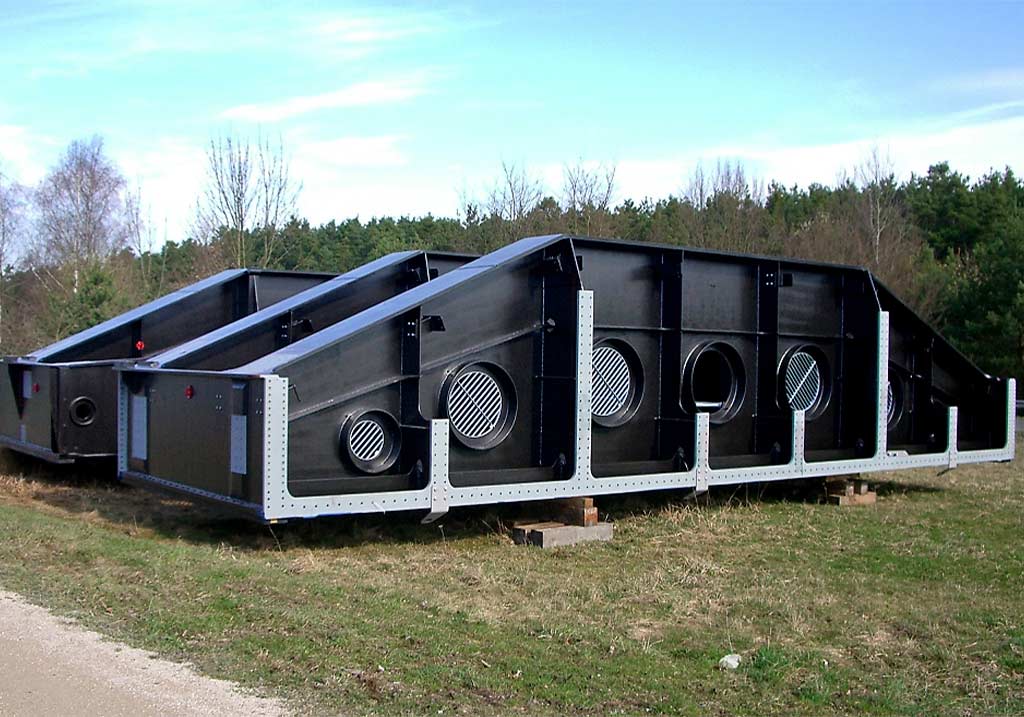

SCHLEUSE ECKERSMÜHLEN UND LEERSTETTEN – SANIERUNG SCHLEUSE

Herstellung und Lieferung von:

  • 3-teilige Hubtoranlage [L x B x H]: 12,0 m x 12,0 m x 2,8 m; Stückgewicht: ca. 110 t



Lieferumfang / Qualitätsanforderungen:

  • Fertigung nach DIN 18800-7 und DIN 19704
  • Schweißnahtprüfung UT, VT, MT und PT
  • Mechanische Bearbeitung
  • Korrosionsschutz
  • Probemontage
  • Erstellen Enddokumentation gemäß Qualitätsstandard des Kunden

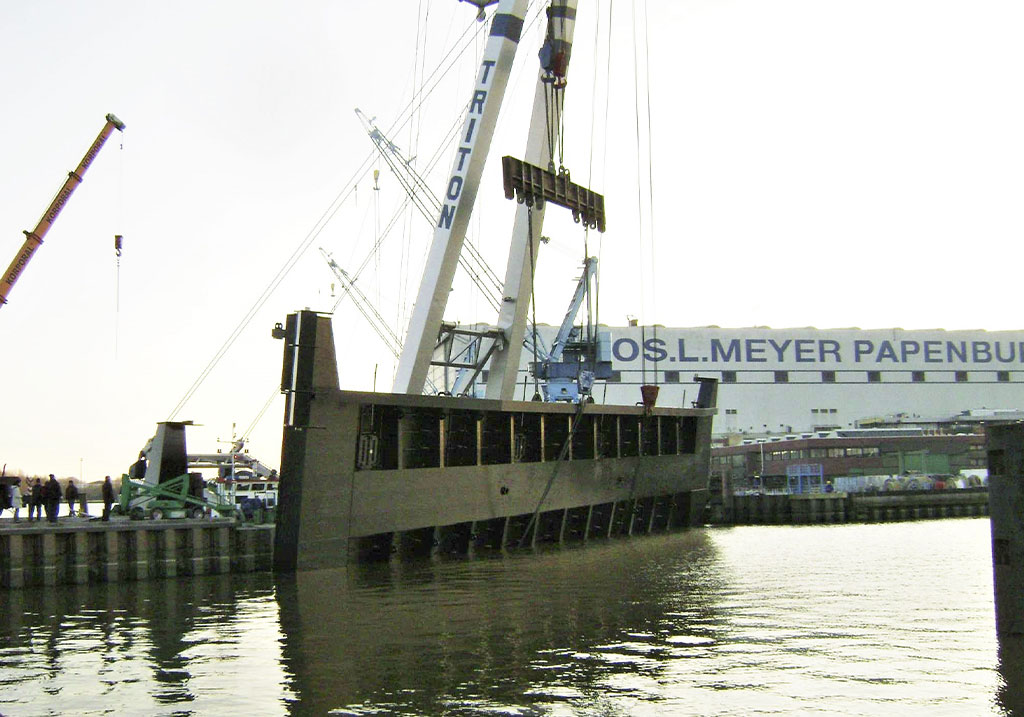

PAPENBURG – NEUBAU TRENNTOR ZUM WERFTHAFEN

Herstellung, Lieferung und Montage von:

  • 1 Trenntor [L x B x H]: 46,5 m x 10,5 m x 4,0 m; Stückgewicht: ca. 150 t



Lieferumfang / Qualitätsanforderungen:

  • Fertigung nach DIN 18800-7 und DIN 19704
  • Schweißnahtprüfung UT, VT und PT
  • Mechanische Bearbeitung
  • Korrosionsschutz
  • Montage, Inbetriebnahme
  • Erstellen Enddokumentation gemäß Qualitätsstandard des Kunden

Eine vollständige Referenzliste erhalten Sie gerne auf Anfrage über Ihren Ansprechpartner.
