Informationen
Herstellung (6 Monate), Lieferung und Montage inkl. Stahlbetonbauarbeiten (6 Wochen, innerhalb der Schifffahrtssperre) von:
- Stemmtorpaar Unterhaupt (LxBxH): 9,6m x 7,5m x 1,4m; Stückgewicht ca. 24t
- Stemmtorpaar Oberhaupt (LxBxH):7,8m x 7,5m x 1,4m; Stückgewicht ca. 15t
- Reserve Stemmtorpaar Oberhaupt (LxBxH): 7,8m x 7,5m x 1,4m); Stückgewicht ca. 15t
- Laufstege für alle Stemmtore
- Mauerplattenträger, Toranschlagrahmen, Halslager, Spurlager, Grubenabdeckungen, Lagergestell
- Stahlbetonbauarbeiten
Lieferumfang / Qualitätsanforderungen:
- Fertigung nach EN1090
- Schweißnahtprüfung UT, VT, MT und PT
- Mechanische Bearbeitung
- Korrosionsschutz
- Anlieferung mit einem Schiff
- Montage mit Hilfe mehrerer Mobilkrane (500t, 300t, 200t, 80t, 50t) sowie den Transport auf dem Schleusengelände mit einem SPMT
- Inbetriebnahme
- Erstellen Enddokumentation gemäß Qualitätsstandard des Kunden

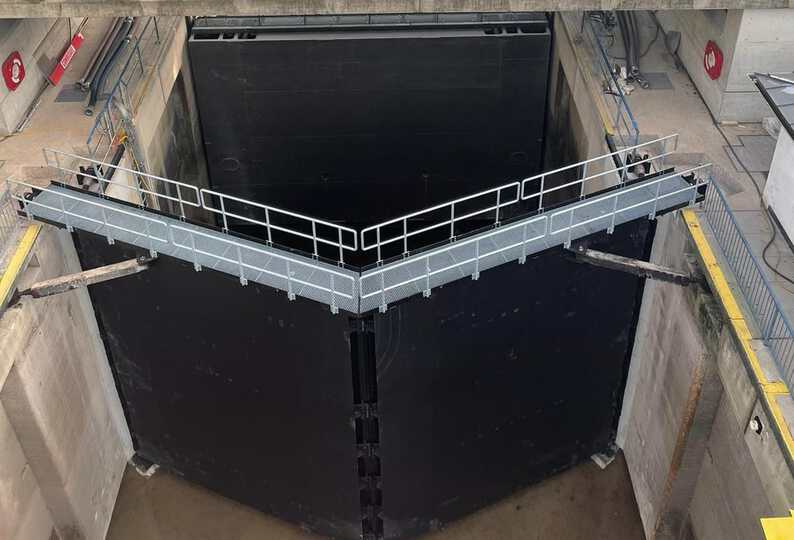

Neubau von Stemmtoren für die Schleuse Schlüsselburg inklusive Massivbau

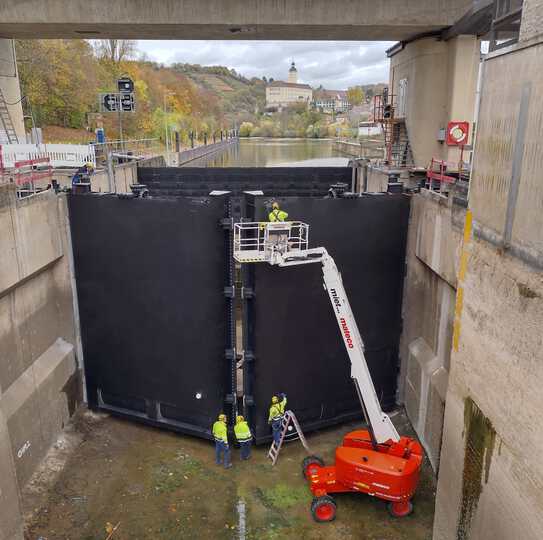

Neubau Untertor linke Kammer Schleuse Gundelsheim inkl. Antriebstechnik
Herstellung, Lieferung und Montage von:
- Stemmtorpaar (LxBxH): 10,3m x 7,3m x 0,95m; Stückgewicht ca. 32 to
- Antriebsrahmen mit Komponenten, inkl. Stahlbetonarbeiten
Lieferumfang / Qualitätsanforderungen:
- Fertigung nach EN1090
- Schweißnahtprüfung UT, VT, MT und PT
- Mechanische Bearbeitung
- Korrosionsschutz
- Montage mit Hilfe eines 700 t Mobilkrans und Inbetriebnahme
- Erstellen Enddokumentation gemäß Qualitätsstandard des Kunden
Neubau schwimmender Revisionsverschluss Wehre Lahn
Herstellung und Lieferung von:

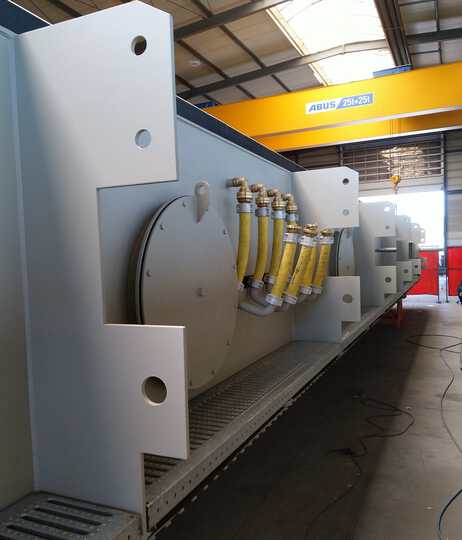

- Revisionsverschluss Oberteil (LxBxH): 26mx2,3mx3,8m; Stückgewicht ca. 41t

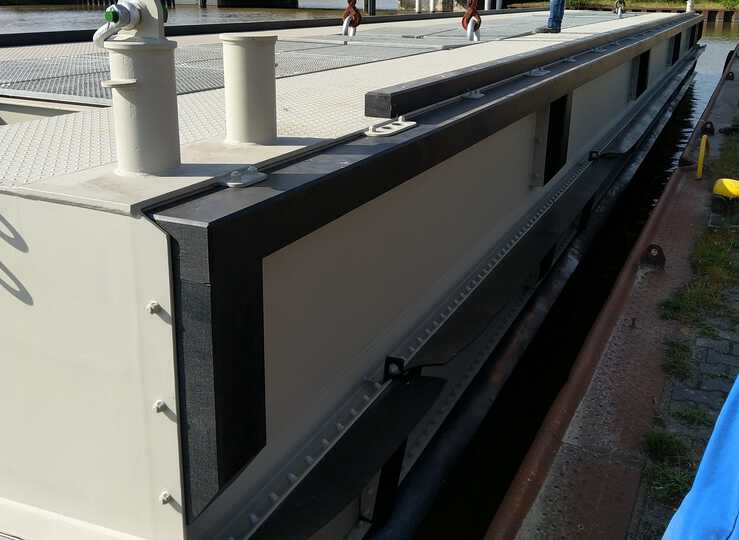

- Revisionsverschluss Unterteil (LxBxH): 26mx2,3mx5,1m; Stückgewicht ca. 63t
- Diverse Ausrüstungsteile inklusive Geländer
Lieferumfang / Qualitätsanforderungen:
- Fertigung nach EN1090
- Schweißnahtprüfung UT, VT, MT und PT
- Mechanische Bearbeitung
- Korrosionsschutz
- Erprobung
- Anlieferung mit einem Schiff
- Erstellen Enddokumentation gemäß Qualitätsstandard des Kunden

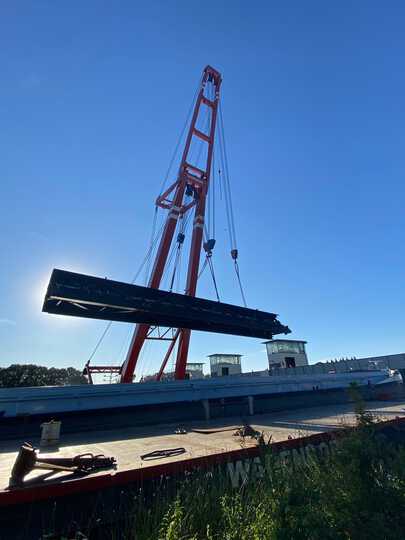

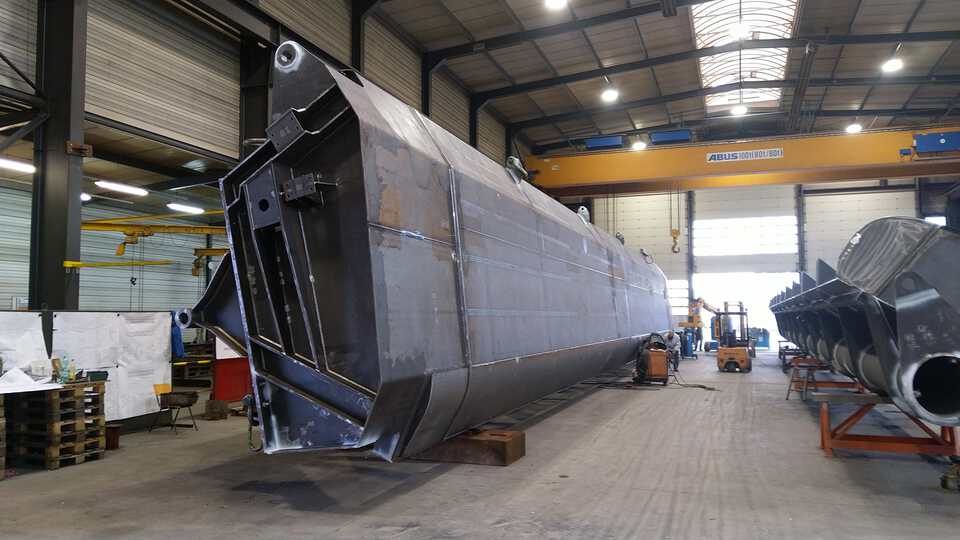

Instandsetzung Wehr Petershagen Links und Rechts
Konstruktion, Herstellung und Montage von:
- Dreigurtschützen mit aufgesetzter Fischbauchklappe und Laufrolleneinheiten
- Wehrfeld Links: 31,2m x 5,25m x 3,2m; ca. 101t (L x H x B)
- Wehrfeld Rechts: 41,4m x 5,5m x 4,1m; ca. 165t (L x H x B)
- Demontage und Entsorgung der mit PAK- und asbestbelasteten Bestandsverschlüsse unter Einhaltung der gültigen TRGS und DGUV
Lieferumfang / Qualitätsanforderungen:
- Fertigung nach EN1090
- Schweißnahtprüfung UT, VT, MT und PT
- Mechanische Bearbeitung von Großbaugruppen
- Korrosionsschutz
- Demontage von PAK- und asbesthaltigen Bestandsbauteilen
- Montage mit Hilfe eines Schwimmkranes
- Erstellen Enddokumentation gemäß Qualitätsstandard des Kunden

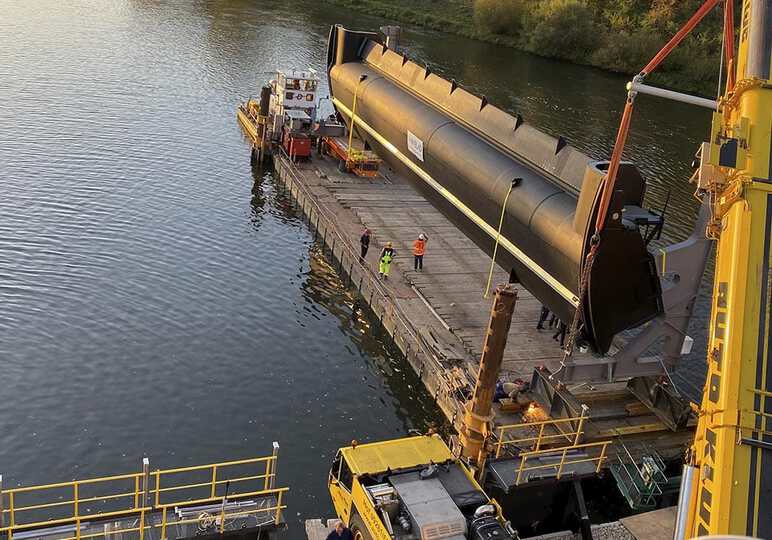

Wehrverschluss in Viereth (Demontage und Neubau) – Drucksegment inkl. Anbauten für das WNA Aschaffenburg
Neubau und Lieferung von:
- 1 x Drucksegment inkl. Fischbauchklappe [L x B x H]: 31,01 m x 3,5 m x 6,5 m; Stückgewicht: ca. 120 t
- 2 x Segmentarme [L x B x H]: 6,3 m x 0,4 m x 2,5 m; Stückgewicht: ca. 10 t
- 2 x Zylinderrahmen inkl. Einbetonierteil [L x B x H]: 3,4 m x 1,315 m x 0,75 m; Stückgewicht: ca. 4 t
- 2 x Drehlager inkl. Einbetonierteil [L x B x H]: 2,6 m x 1,9 m x 0,56 m; Stückgewicht: ca. 4 t
- 2 x Lager und Transportgestell inkl. Traverse für das Drucksegment [L x B x H]: 7,3 m x 5,16 m x 0,55 m; Stückgewicht: ca. 13,7t
- 1 x Außenbegehung für das Drucksegment; Gesamtgewicht: ca. 7,8 t
- 1 x Zylinderrutsche für Demontage der Fischbauchklappenzylinder; Gesamtgewicht: ca. 0,7 t
Demontage und Entsorgung vom Altbestand (Belastung mit PAK und Asbest):
- Wehrverschluss, Wehrsteg, Antriebe, Antriebsorgane und elektrische Konstruktionen mit einem Gesamtgewicht von ca. 250 t
Lieferumfang / Qualitätsanforderungen:
- Fertigung nach EN 1090
- Schweißnahtprüfung UT, VT und PT
- Mechanische Bearbeitung
- Korrosionsschutz
- Demontage, Montage, Inbetriebnahme
- Erstellen Enddokumentation gemäß Qualitätsstandard des Kunden

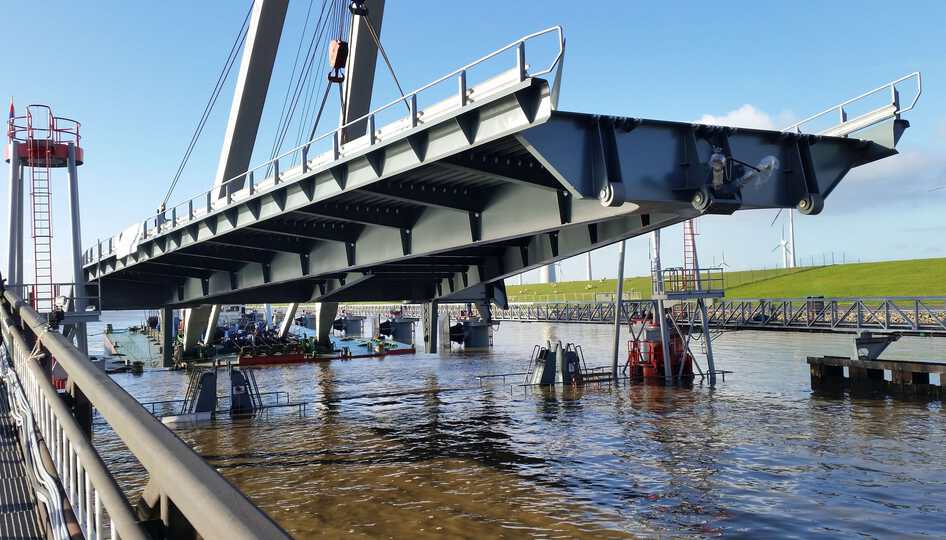

Hafen Emden – Bewegliche Rampe zur Be- und Entladung von Autotransportschiffen
Herstellung und Lieferung von:
- Schwimmkörper [L x B x H]: 31 m x 7,2 m x 15,0 m; Stückgewicht: ca. 130 t
- Rampe [L x B x H]: 46,0 m x 23,0 m x 6,0 m; Stückgewicht: ca. 210 t
- 2 x Elektrohubzylinder: 12,0 m länge (19,0 m ausgefahren),
800 kN Nennkraft, 5,5t Gewicht
Lieferumfang / Qualitätsanforderungen:
- Fertigung nach DIN 18800-7 und DIN 19704
- Schweißnahtprüfung UT, VT, MT und PT
- Mechanische Bearbeitung
- Korrosionsschutz
- Montage, Inbetriebnahme
- Erstellen Enddokumentation gemäß Qualitätsstandard des Kunden

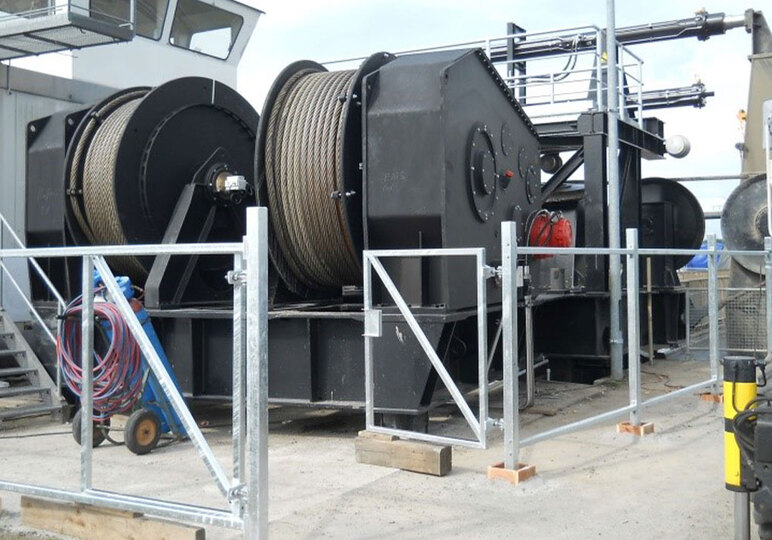

Hafen Papenburg – Dockschleuse Papenburg – Seilwinde
Herstellung, Lieferung und Montage von vier 120t hydraulischen Seilwinden:
- Seilzugkraft: max. 1200 kN
- Bremshaltekraft: 1500 kN
- Seildurchmesser: 62 mm
- Trommelbare Seillänge: 46 m
- Trommeldurchmesser: 2000 mm
Lieferumfang / Qualitätsanforderungen:
- Fertigung nach DIN 18800-7 und DIN 19704
- Schweißnahtprüfung UT, VT und PT
- Mechanische Bearbeitung
- Korrosionsschutz
- Montage, Inbetriebnahme
- Erstellen Enddokumentation gemäß Qualitätsstandard des Kunden

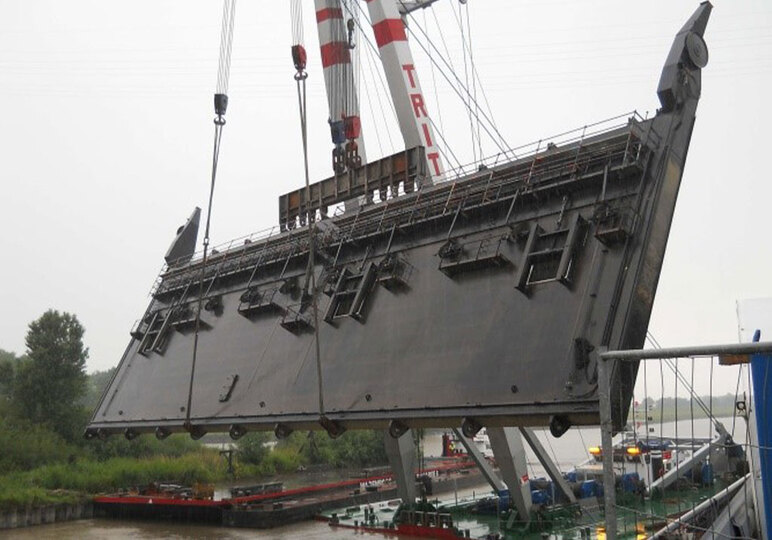

Hafen Papenburg – Durchfahrtsverbreiterung Dockschleuse
Umbau und Lieferung von:
- 1 Schleusentor (emsseitig) [L x B x H]: 45,5 m x 15,0 m x 1,0 m; Stückgewicht inkl. Brücke: ca. 310 t
Lieferumfang / Qualitätsanforderungen:
- Fertigung nach DIN 18800-7 und DIN 19704
- Schweißnahtprüfung UT, VT und PT
- Mechanische Bearbeitung
- Korrosionsschutz
- Montage, Inbetriebnahme
- Erstellen Enddokumentation gemäß Qualitätsstandard des Kunden

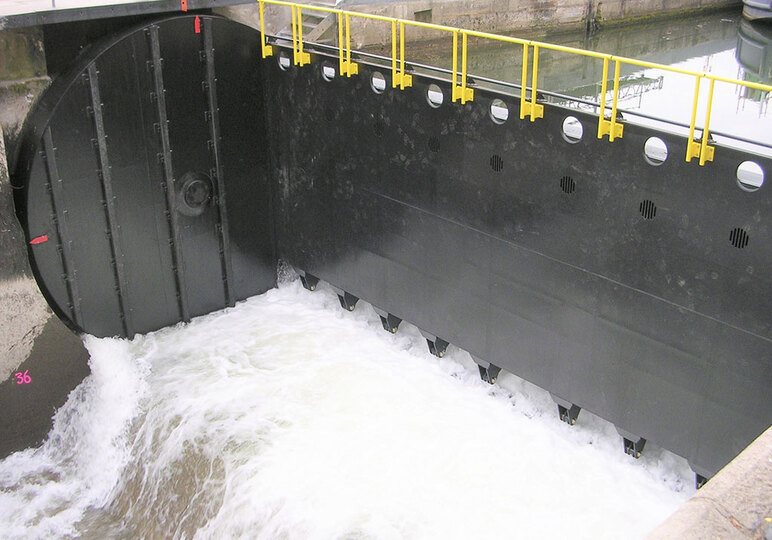

Drehsegmenttor – Oberhaupttor der SSA Würzburg
Herstellung, Lieferung und Montage von:
- 1 Drehsegmenttor [L x B x H]: 13,5 m x 4,5 m x 5,4 m (incl. Seitenteile) Stückgewicht: ca. 63 t incl. Ballastierung
Lieferumfang / Qualitätsanforderungen:
- Fertigung nach DIN 18800-7 und DIN 19704
- Schweißnahtprüfung UT, VT und PT
- Mechanische Bearbeitung
- Korrosionsschutz
- Montage, Inbetriebnahme
- Erstellen Enddokumentation gemäß Qualitätsstandard des Kunden
Schiffshebewerk Lüneburg – Sanierung Osttrog
Herstellung und Lieferung von:
- 2 Trogtoren á [L x B x H]: 13,4 m x 4,8 m x 1,0 m; Stückgewicht: ca. 18 t
- 4 Haltungstoren á [L x B x H]: 13,7 m x 6,0 m x 1,0 m; Stückgewicht: ca. 23 t
- Antriebskomponenten
- Hydraulische Steuerkomponenten
Lieferumfang / Qualitätsanforderungen:
- Fertigung nach DIN 18800-7 und DIN 19704
- Schweißnahtprüfung UT, VT, MT und PT
- Mechanische Bearbeitung
- Korrosionsschutz
- Elektrotechnische Ausrüstung
- Erstellen Enddokumentation gemäß Qualitätsstandard des Kunden
- Montage

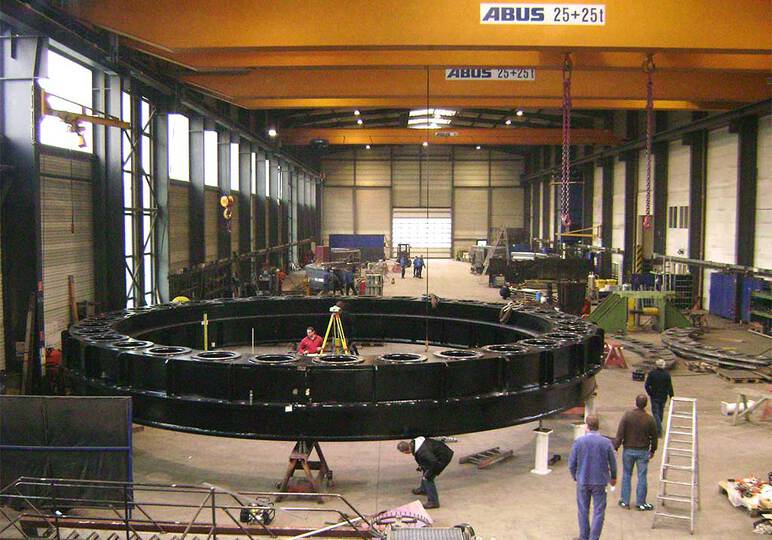

„Eisernes Tor“ Serbien / Rumänien – Auflagerringe Wasserkraftwerk
Herstellung und Lieferung eines Auflagerringes, bestehend aus:
- 4 Teilsegmenten [Ø x H]: 12,5 m x 1,4 m; Stückgewicht: ca. 88 t
Lieferumfang / Qualitätsanforderungen:
- Fertigung nach DIN 18800-7
- Schweißnahtprüfung UT, VT, MT und PT
- Mechanische Bearbeitung
- Korrosionsschutz
- Probemontage und Abgleich mit angrenzenden Gewerken
- Erstellen Enddokumentation gemäß Qualitätsstandard des Kunden

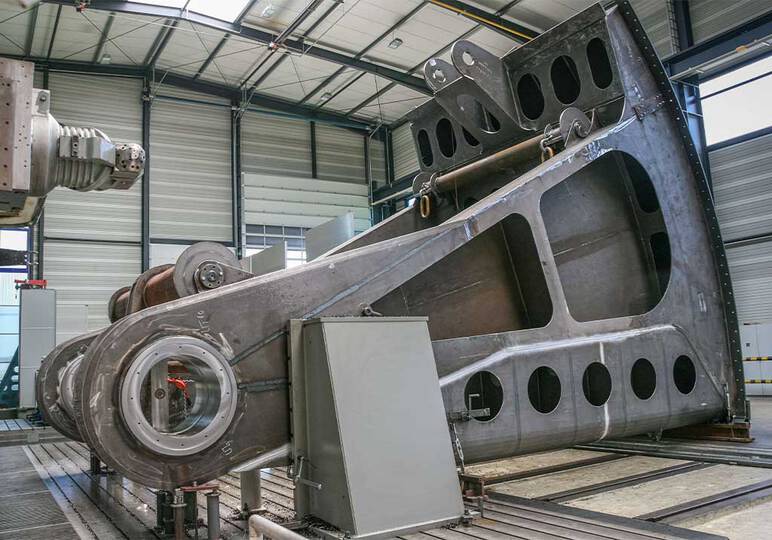

„Eisernes Tor“ Serbien / Rumänien – Zugsegmentschütz
Herstellung und Lieferung eines Schleusentorsegments, bestehend aus:
- Unterteil [L x B x H]: 10,0 m x 5,5 m x 6,8 m; Stückgewicht: ca. 46 t
- Oberteil [L x B x H]: 5,5 m x 1,6 m x 2,4 m; Stückgewicht: ca. 7 t
Lieferumfang / Qualitätsanforderungen:
- Fertigung nach DIN 18800-7 und DIN 19704
- Schweißnahtprüfung UT, VT, MT und PT
- Mechanische Bearbeitung
- Vormontage
- Erstellen Enddokumentation gemäß Qualitätsstandard des Kunden

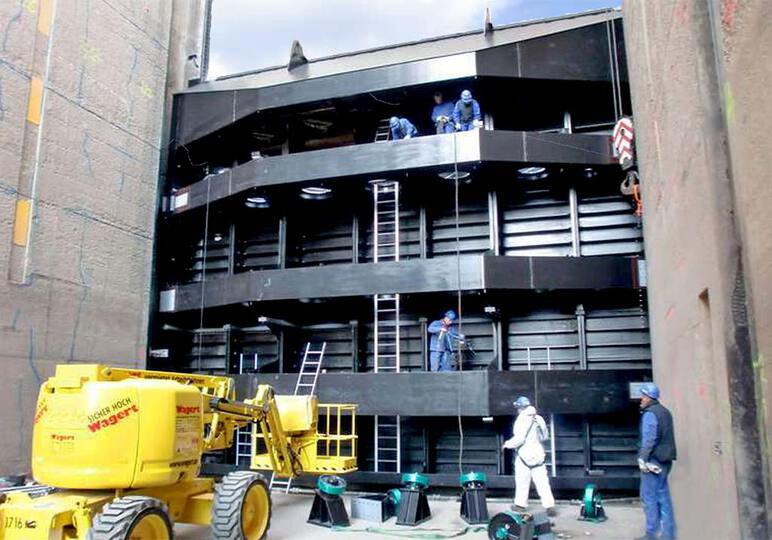

Schleuse Eckersmühlen und Leerstetten – Sanierung Schleuse
Herstellung und Lieferung von:
- 3-teilige Hubtoranlage [L x B x H]: 12,0 m x 12,0 m x 2,8 m; Stückgewicht: ca. 110 t
Lieferumfang / Qualitätsanforderungen:
- Fertigung nach DIN 18800-7 und DIN 19704
- Schweißnahtprüfung UT, VT, MT und PT
- Mechanische Bearbeitung
- Korrosionsschutz
- Probemontage
- Erstellen Enddokumentation gemäß Qualitätsstandard des Kunden

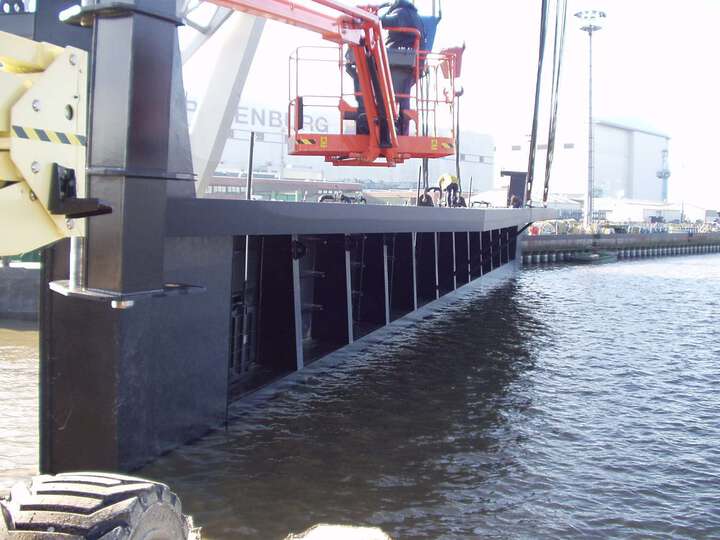

Papenburg – Neubau TrennTor zum Werfthafen
Herstellung, Lieferung und Montage von:
- 1 Trenntor [L x B x H]: 46,5 m x 10,5 m x 4,0 m; Stückgewicht: ca. 150 t
Lieferumfang / Qualitätsanforderungen:
- Fertigung nach DIN 18800-7 und DIN 19704
- Schweißnahtprüfung UT, VT und PT
- Mechanische Bearbeitung
- Korrosionsschutz
- Montage, Inbetriebnahme
- Erstellen Enddokumentation gemäß Qualitätsstandard des Kunden
